如果你想入门L-band,你需要以下设备
1.sdr选择
RTL-SDR
需要购买正版RTL-SDR,注意,如果外壳上没有标RTL-SDR.com,或者螺丝不是倾斜着对齐sma口,均为盗版SDR,尤其需要注意HTOOL这一品牌售卖的SDR均为盗版
可以去淘宝邻家HAM购买正版的RTL-SDR V3或者价格稍高一点的RTL-SDR V4(已停产)
或者去亚马逊市场购买正版

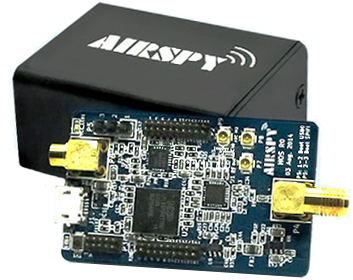

AIRSPY
这一款sdr是基于R820T2做调谐器的sdr,也是目前在保持灵敏度的情况下大带宽的sdr,不过价格稍高,得需要注意

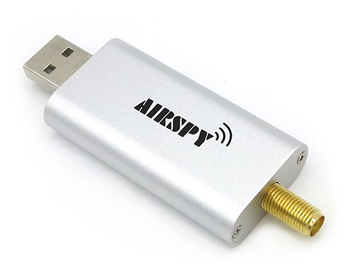

airspy mini是一款限制了最大带宽的缩水版sdr,性价比不高不建议买
aprspy R2最大带宽约为10Msps,足够用来接收大带宽HRIT,AHRPT信号
不建议使用airspy HF或者airspy HF+,因为它们是为短波设计的,不能用于接收l-band

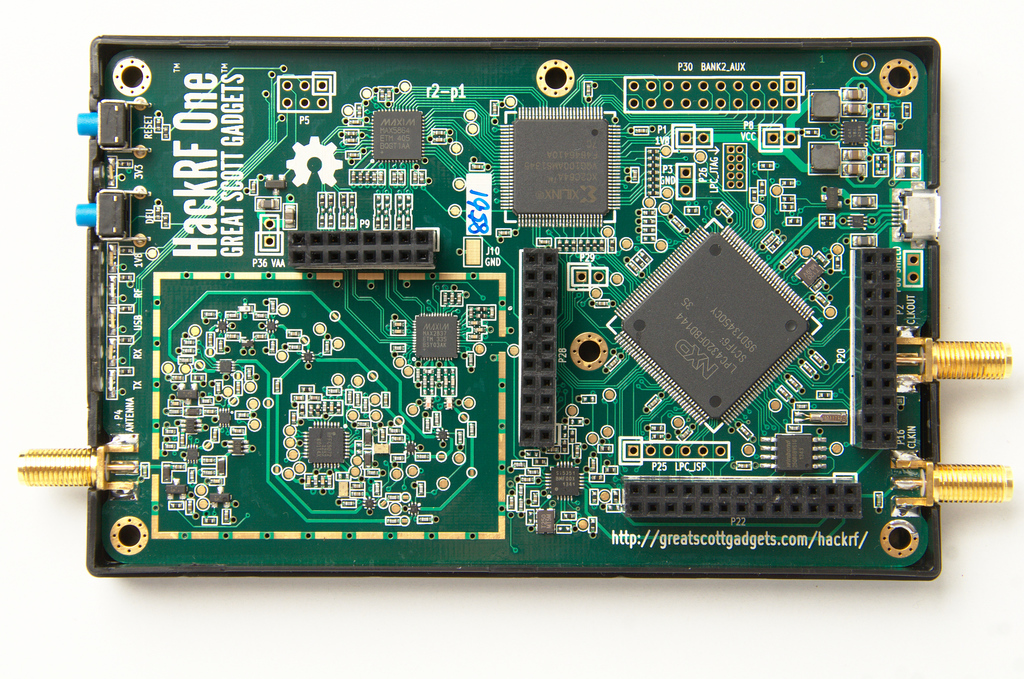

Hack rf one
这款sdr最大带宽约为20Msps,对于l波段来说足够用,但是它的调谐芯片性能不太行容易过载,价格很贵,它的优点是手机可以使用并且带宽大,对于大功率l波段卫星来说足够用
需要注意的是它有一个发射和一个接收射频接口不要接错了
Pluto SDR
这款sdr是基于ZYNQ 7010或ZYNQ 7020+AD9361,AD9363平台的,灵敏度相对RTL-SDR在L波段低,但是性价比高,在usb2.0的情况下瞬时带宽比RTL-SDR要大得多,足够用来接收L-band
注意,最好购买一个有网口的sdr,可以跑满理论最大带宽55Msps

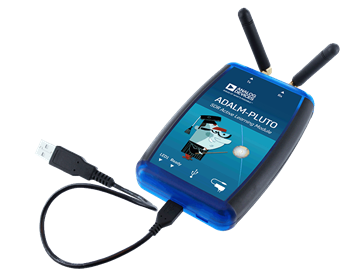

上图为官方版本Pluto sdr

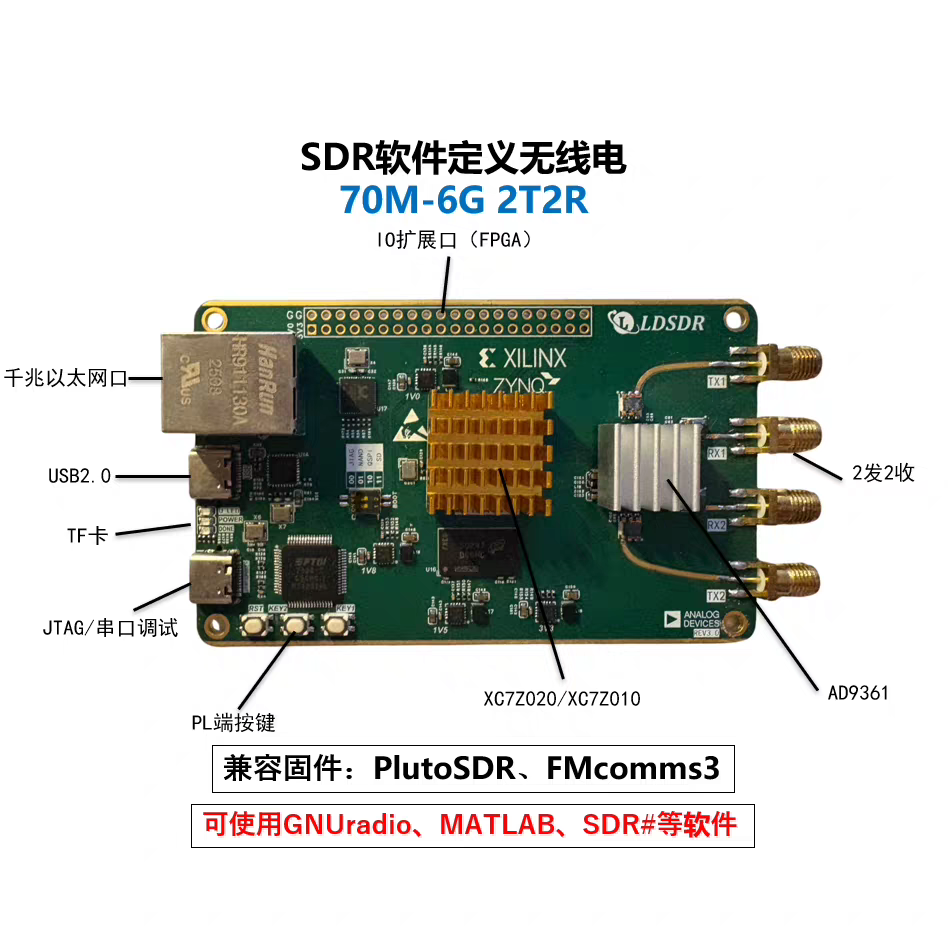

下图为带网口的Pluto sdr
其他市面上的sdr都不太常见,具体教程可以问问其他人
2.天馈系统的选择
天线
如果你有卫星大锅的话,可以制作一个螺旋天线并装到大锅上面使用

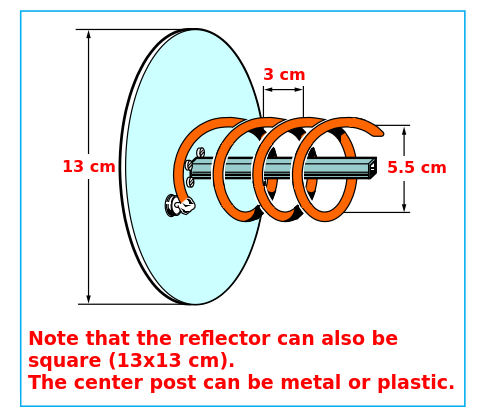

以下是螺旋天线的图纸
上图上图底面半径13厘米的圆盘是最小反射面可以使用边长为13厘米的正方形铁皮或铜片
这个螺旋天线一共要绕4圈可以多加一点绕到5圈
螺线圈的半径是5.5厘米,螺纹间距是3厘米
可以在正方形反射面背面贴一个饮料罐然后往上面打孔方便固定馈源

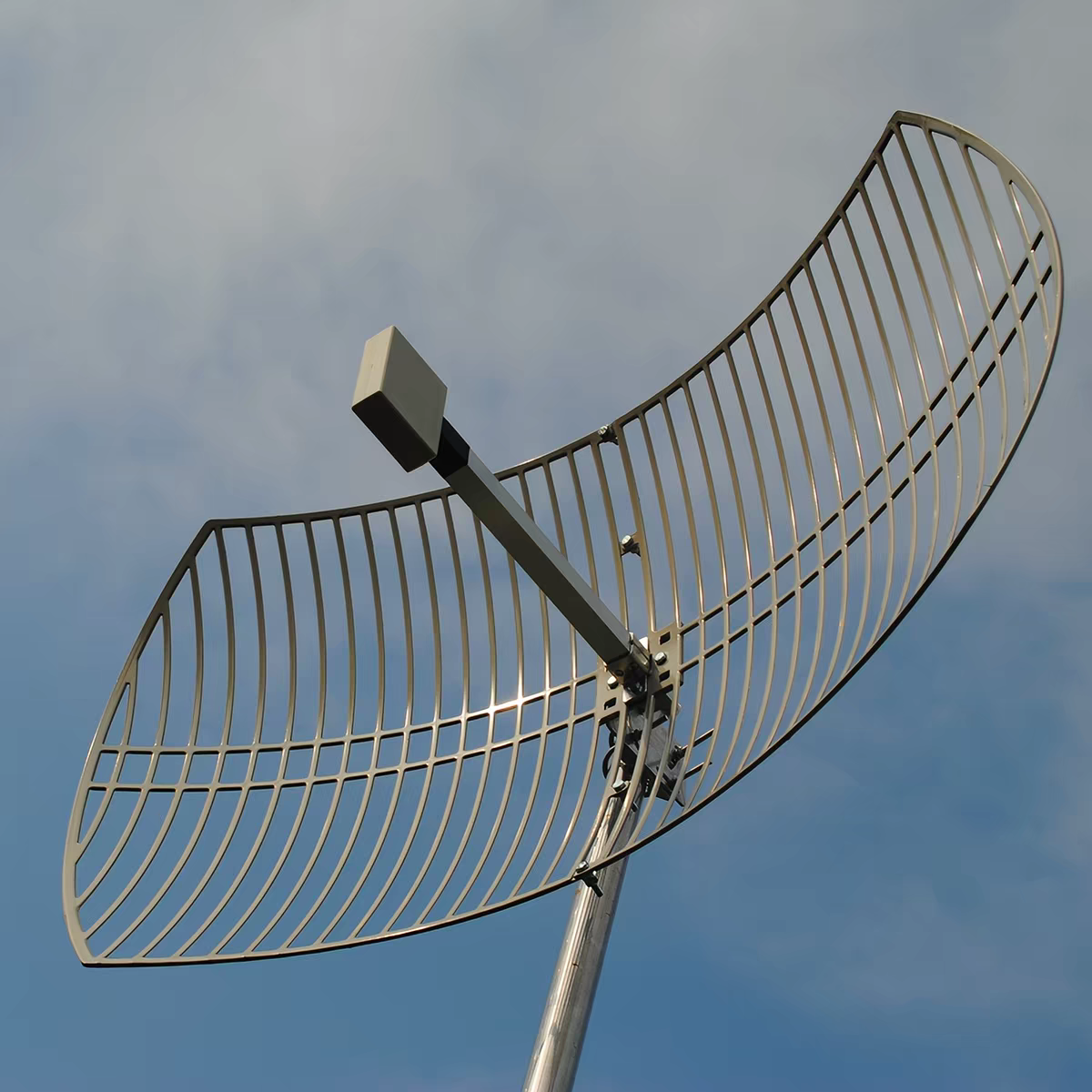

如果你没有卫星锅,可以从网上自行购置一个1.7g栅格天线
选择好天线以后你还需要购置一个放大器,如果干扰过大则需要额外购置一个滤波器

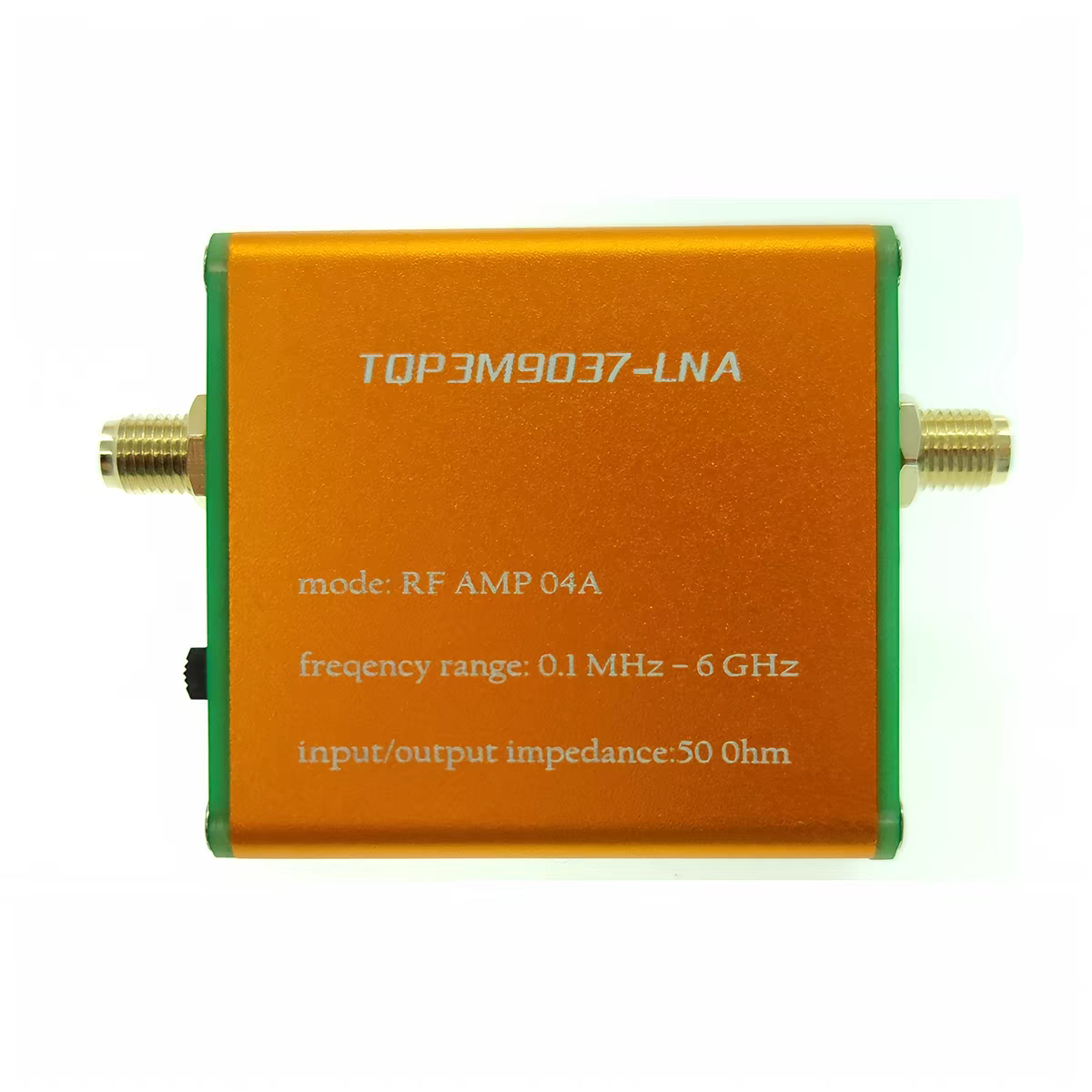

放大器可以选用流金信号放大器
上图为淘宝店铺「sdr爱好者」的流金信号放大器,注意不要买到盗版了,尤其是HTOOL品牌,这个品牌售卖的大部分都是盗版或抄版的

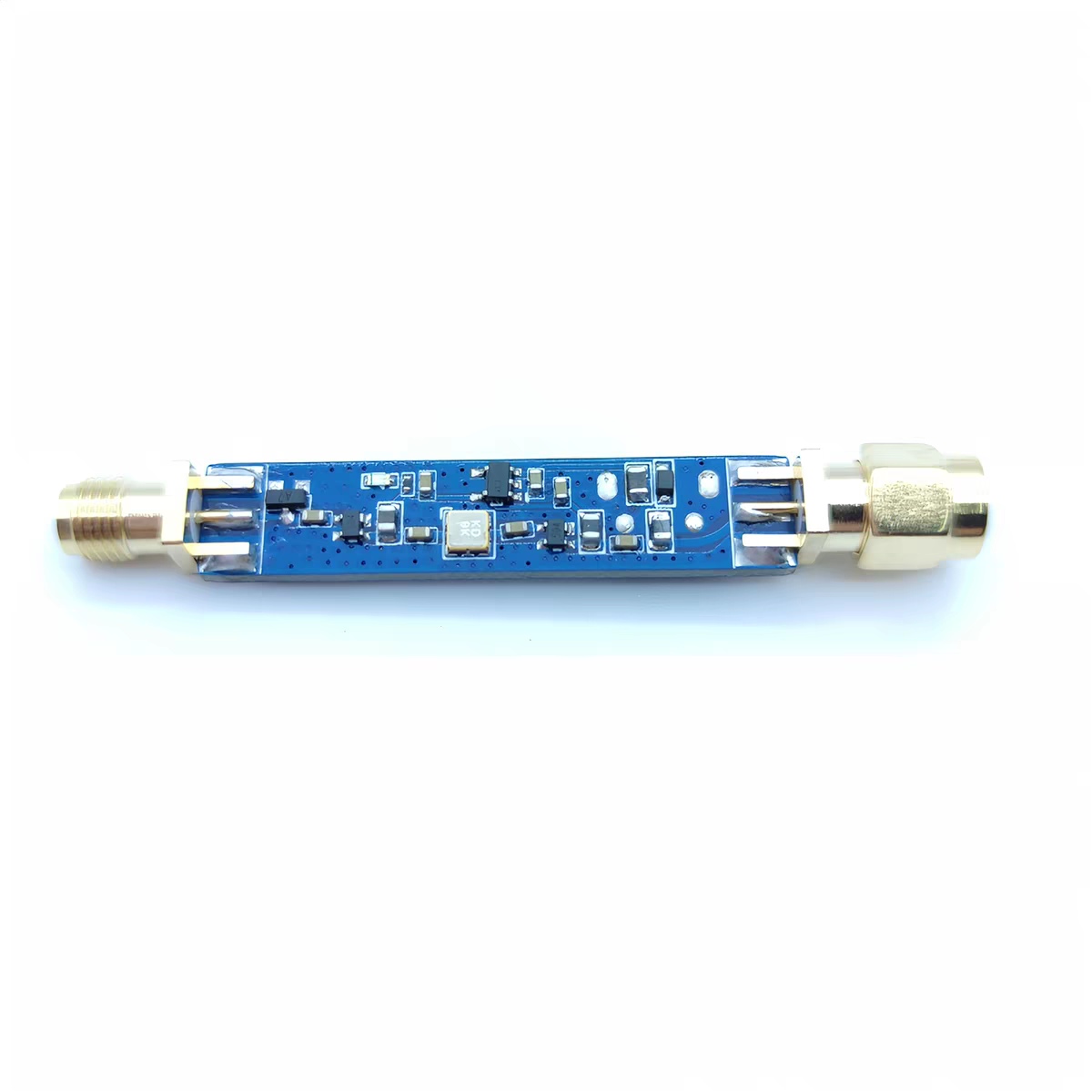

这个淘宝店铺同样有卖1.7G带通滤波器
商品名称是1690带通滤波器
注意接线顺序,如果你使用的是1.7g栅格天线,千万不要把带通滤波器直接接到天线上面,会引起自激振荡可能导致烧毁SDR或者放大器
自激振荡的特征
1.频谱出现不知名信号
2.移动天线信号强度不变
3.接收到信号变弱或消失
尽量别把带通滤波器接到栅格天线上面
如果你使用的是卫星锅尽量把带通滤波器接到最前面,屏蔽干扰
如果你觉得购买天线很贵可以制作一把雨伞天线
注意,雨伞天线增益比较低,需要注意
最好使用低损耗馈线50-3,其他馈线也能用
3.软件选择
软件直接使用satdump,这款软件有L波段卫星大部分解码器
去satdump依据你的系统版本下载
https://www.satdump.org/download.htm
1.2.2稳定版的RTL-SDR没有硬件AGC所以我们要下载午夜编辑[Night-build]版本的2.0
尽管2.0有很多Bug

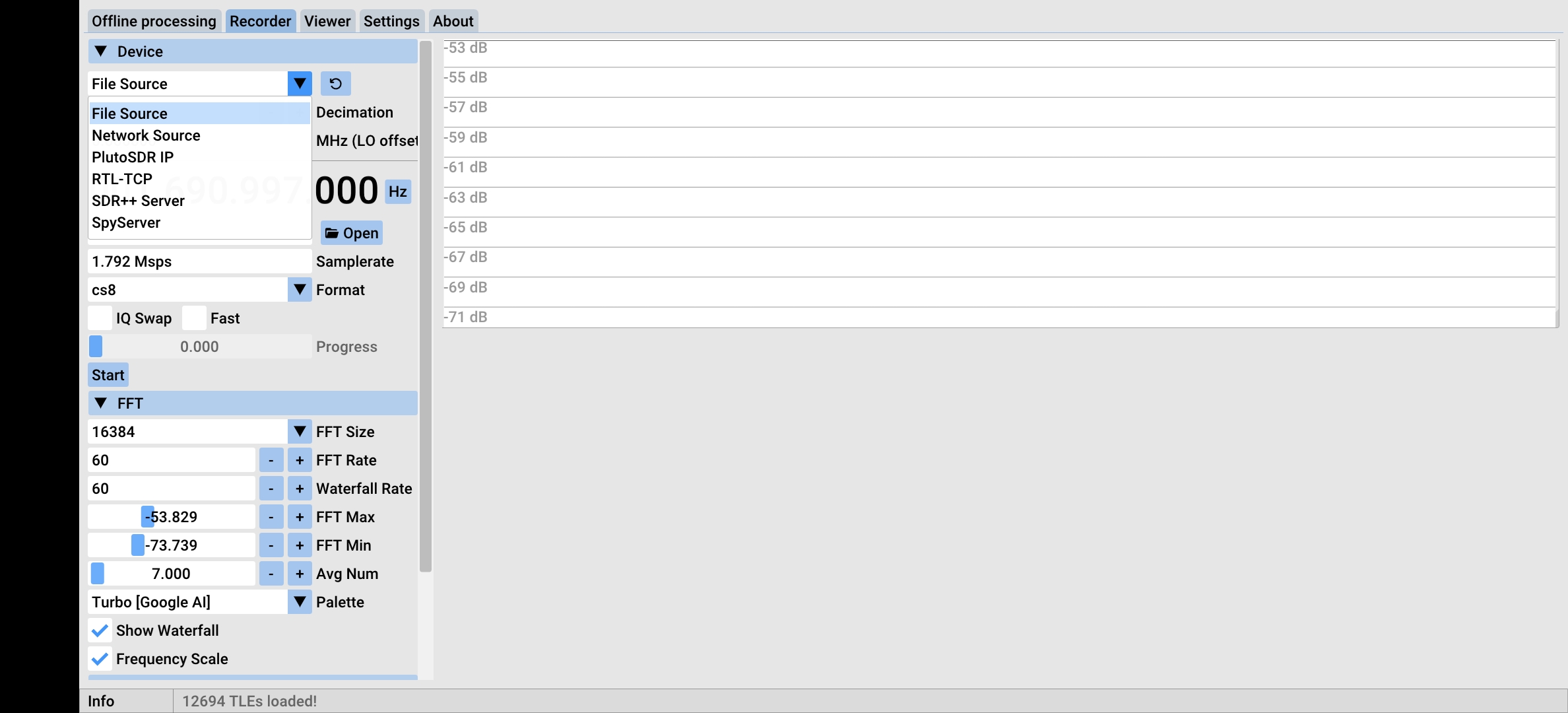

进入实时处理界面,如果列表里没有你的设备,可以点击右边的刷新,如果刷新没用重启软件,如果重启软件也没用请检查你的驱动是否安装
一定要打开Tuner AGC,LNA AGC

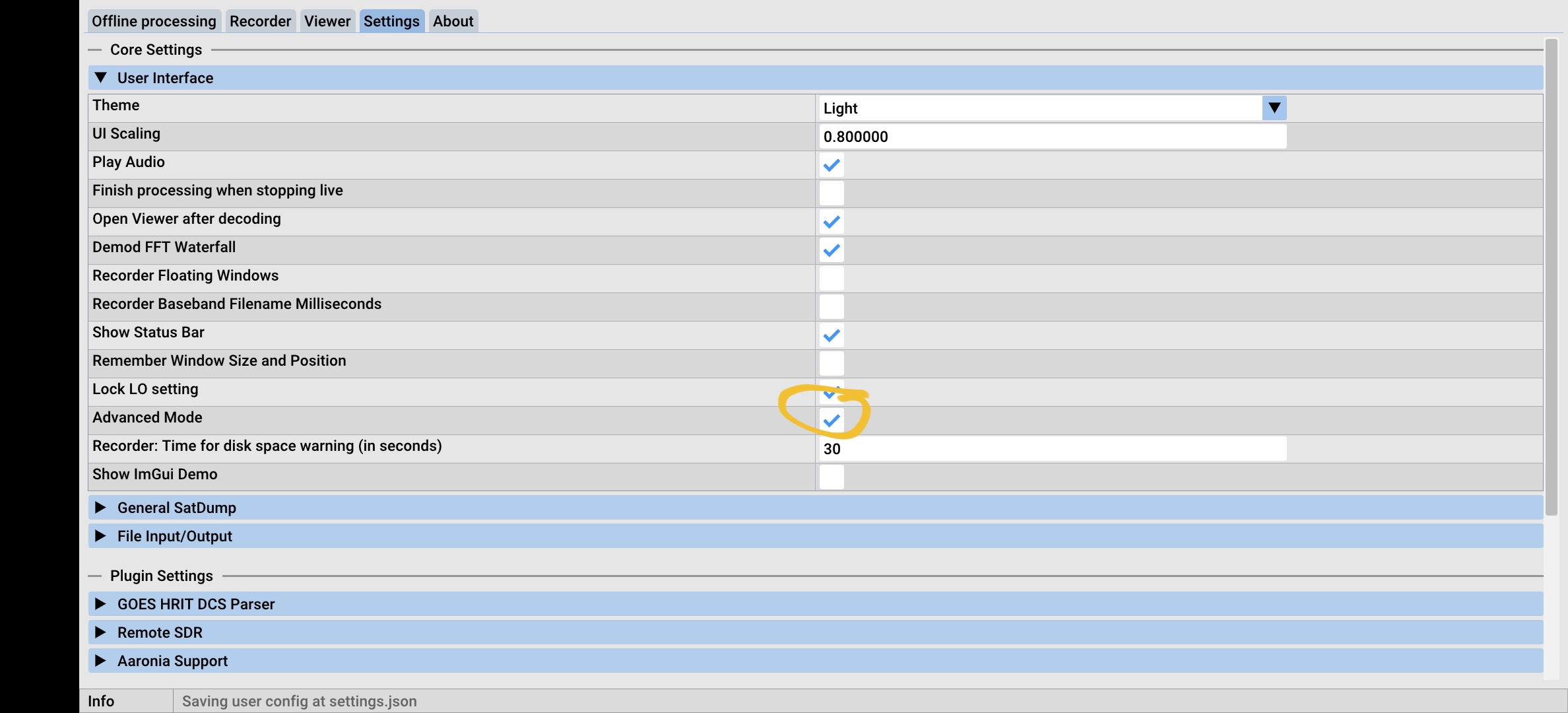

进入设置打开高级模式并保存
根据本论坛另外一篇锁相环修改教程来修改对应的锁相环参数
在流水线处理,选择你想接收的l波段卫星下行类型
记得点击开始上面的选择Main或者其他选项
注意,METEOR M2-x系列 l波段下行只有一个频率,除非在特别紧急的情况下才会切到备份频率所以千万不要切错频率了
具体卫星工作状态可以在文章最末尾查看

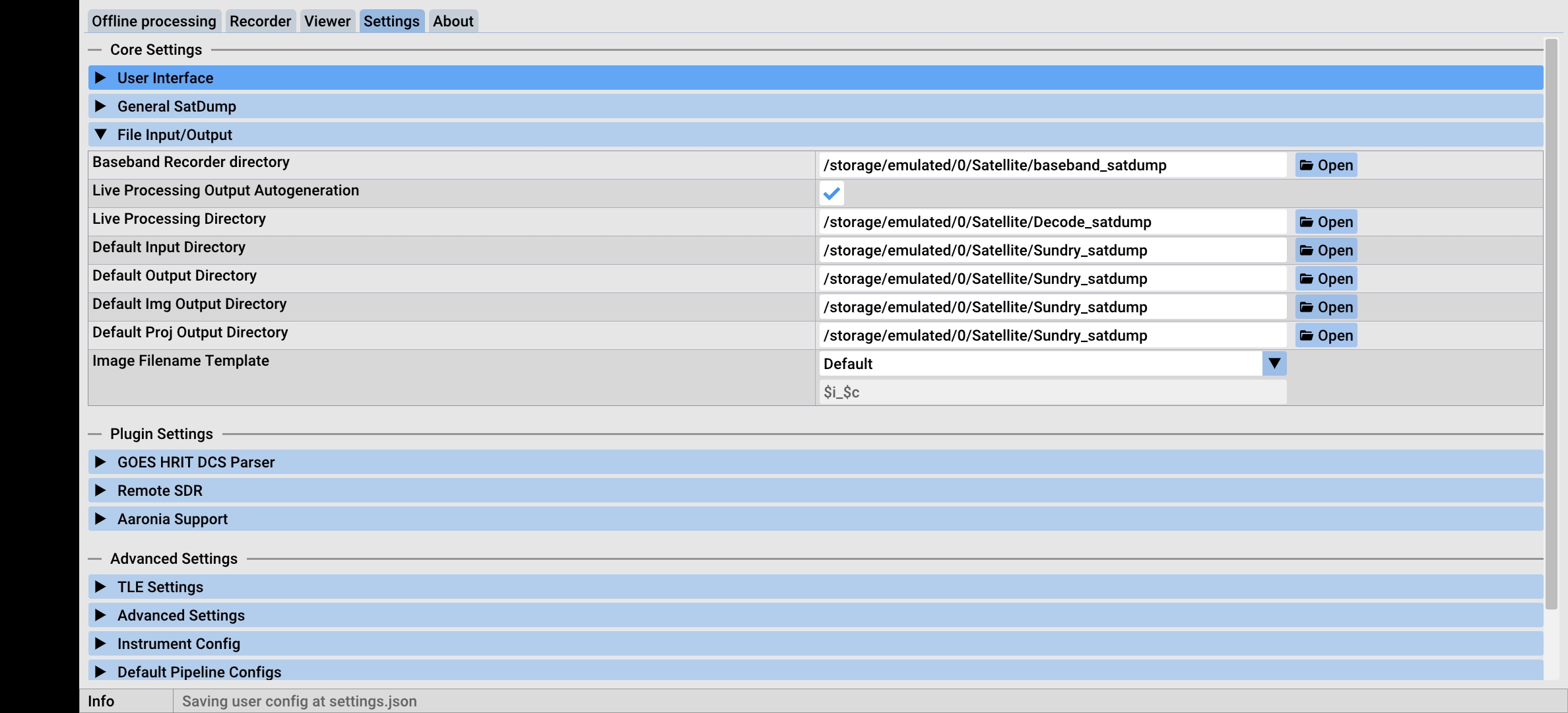

一定要修改保存路径并创建那个文件夹,让设置界面的路径不是红色！！

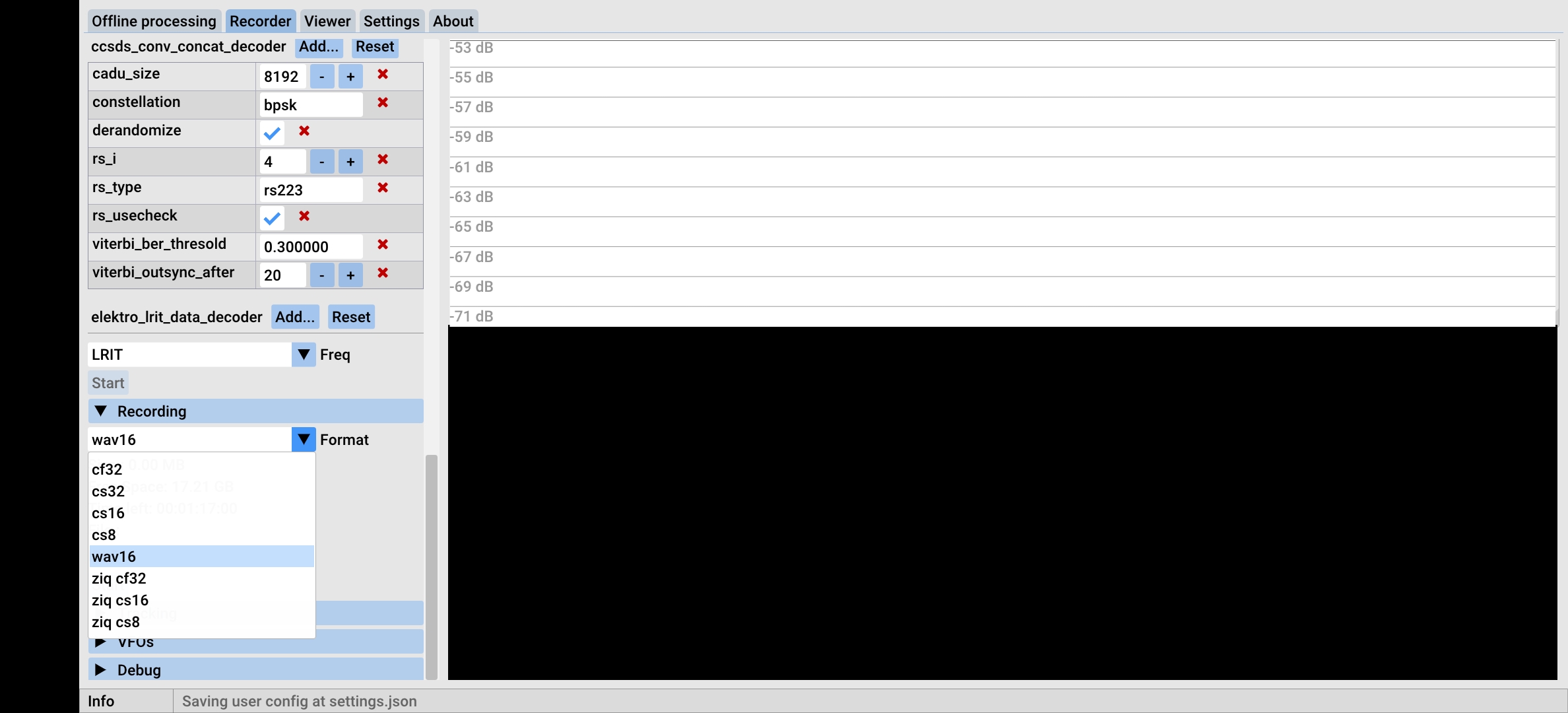

可以选择录制基带,以便后续回放
最好选择cs8,ziq cs8是压缩格式录制时会消耗性能
其他格式是部分sdr精度不支持的可以不用管
保存位置为设置文件路径时第1个设置参数的位置
如果没有设置默认保存路径,satdump会将它储存在根目录

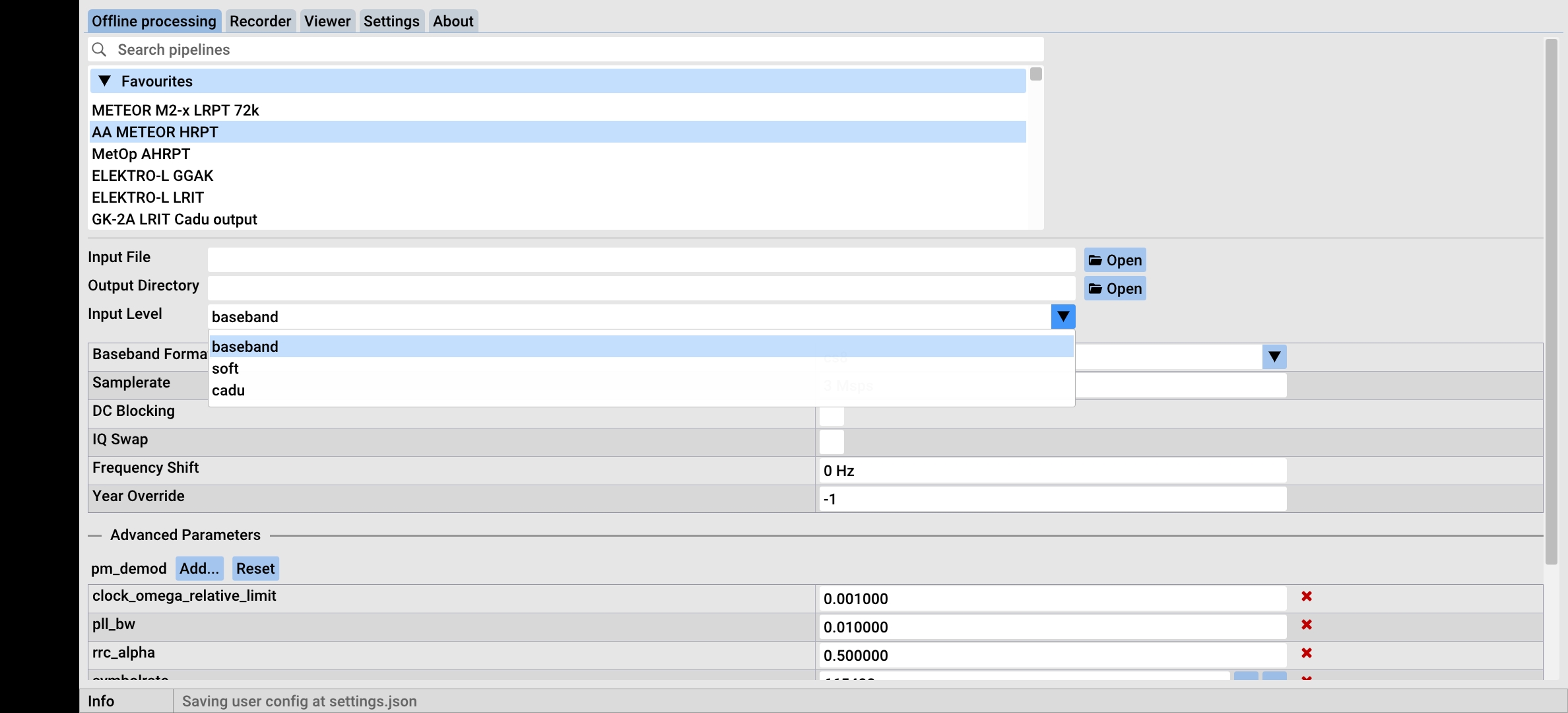

接收完成后切到离线处理,第一个input file是输入文件选择你要处理的文件,根据文件后缀而定,如果文件扩展名是cadu,Input Level选择cadu,如果是soft(不常见)选择soft
如果是以.cs8,.cf32,.cs16,.ziq结尾的要选择baseband
第2个是输出文件夹,可以自定义输出路径
下面的参数是锁相环参数,根据另外一篇文章来修改
修改完锁相环要修改frequency shift,根据卫星的仰角来定,刚入境时应该修改为-37khz
完成后点击Start,即可开始解码
不要在已开启解码器的情况下去更改采样率！！！
METEOR M2-x,Metop系列卫星,RTL-SDR采样率都要选择2.88Msps,以避免带宽不足的问题
4.卫星的选择
以下是可以接收卫星信号的频谱图
RHCP:右旋圆极化
I:线极化

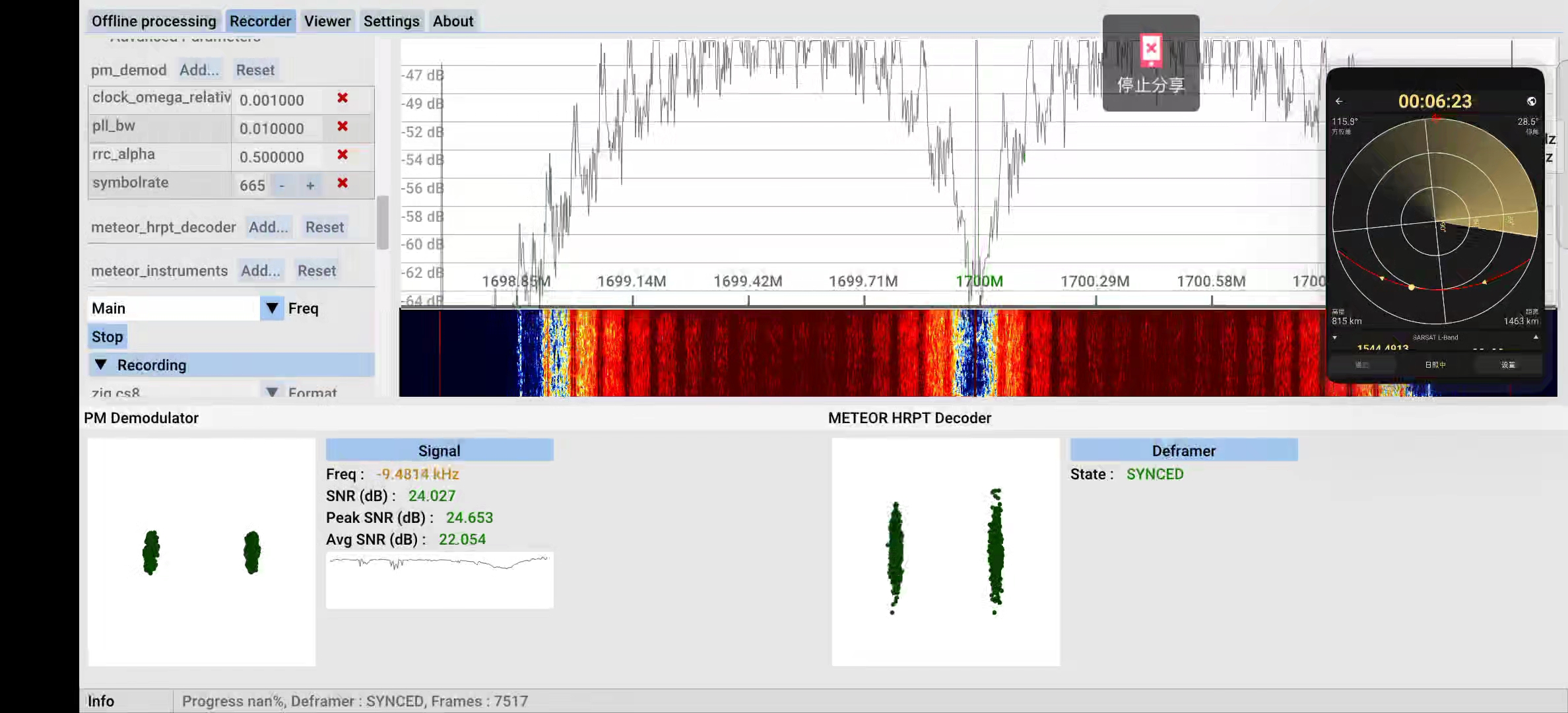

1.METEOR M2-3 M2-4 HRPT 665.4Ksps RHCP
备份通道未开启！

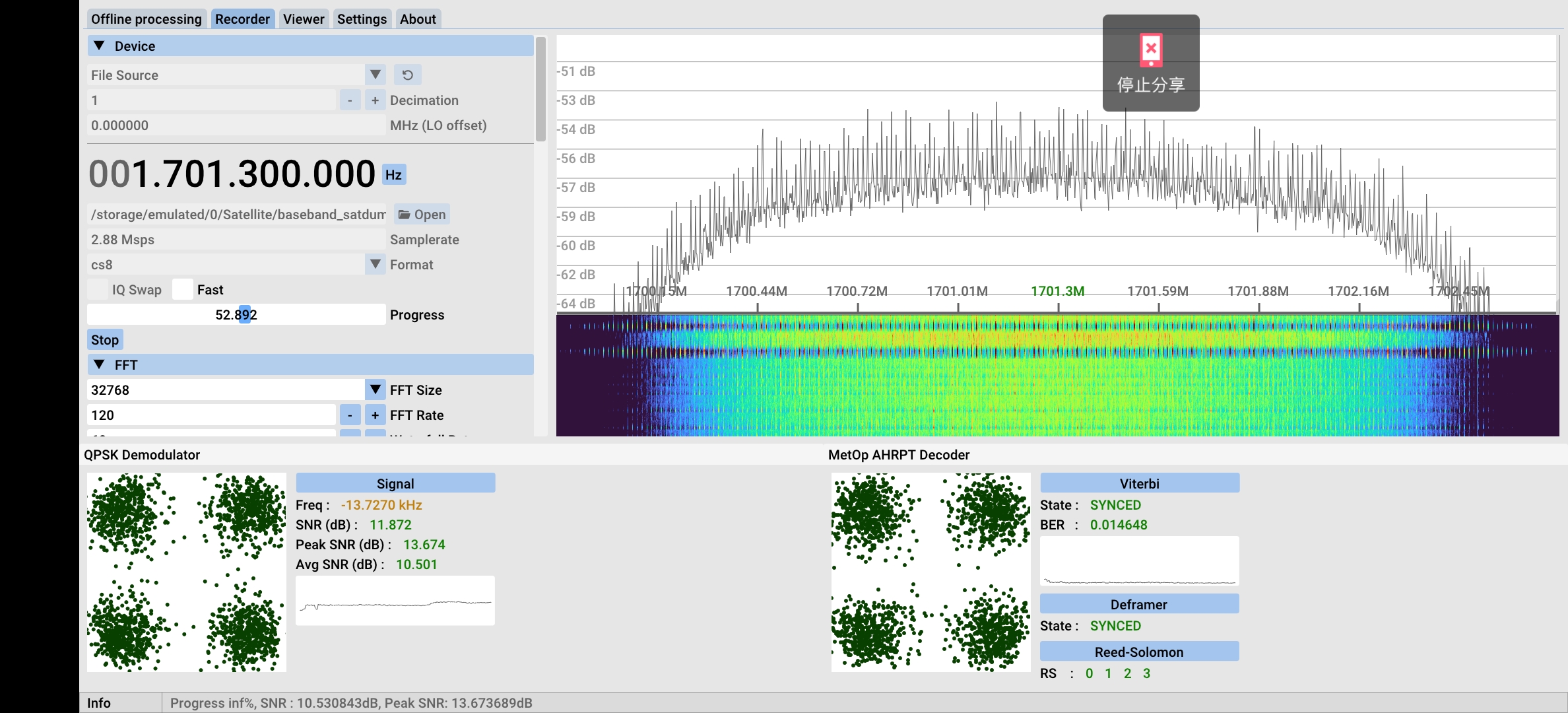

2.Metop-b,c 2.33330Msps RHCP

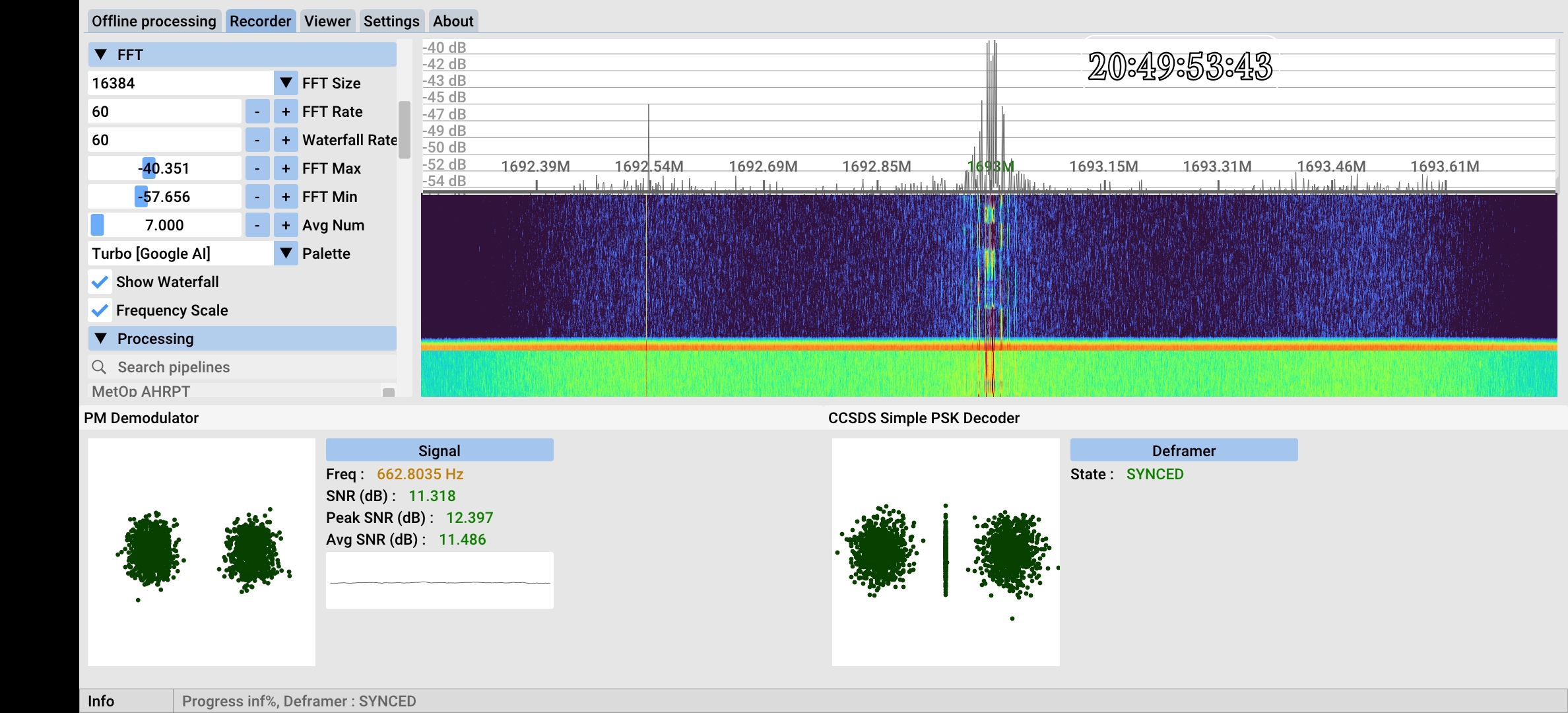

3.FENGYUN 2G,2H 660Ksps I
注意,2H由于自身原因会出现周期性信号强度衰减
最好使用satdump2.0并勾上以下选项

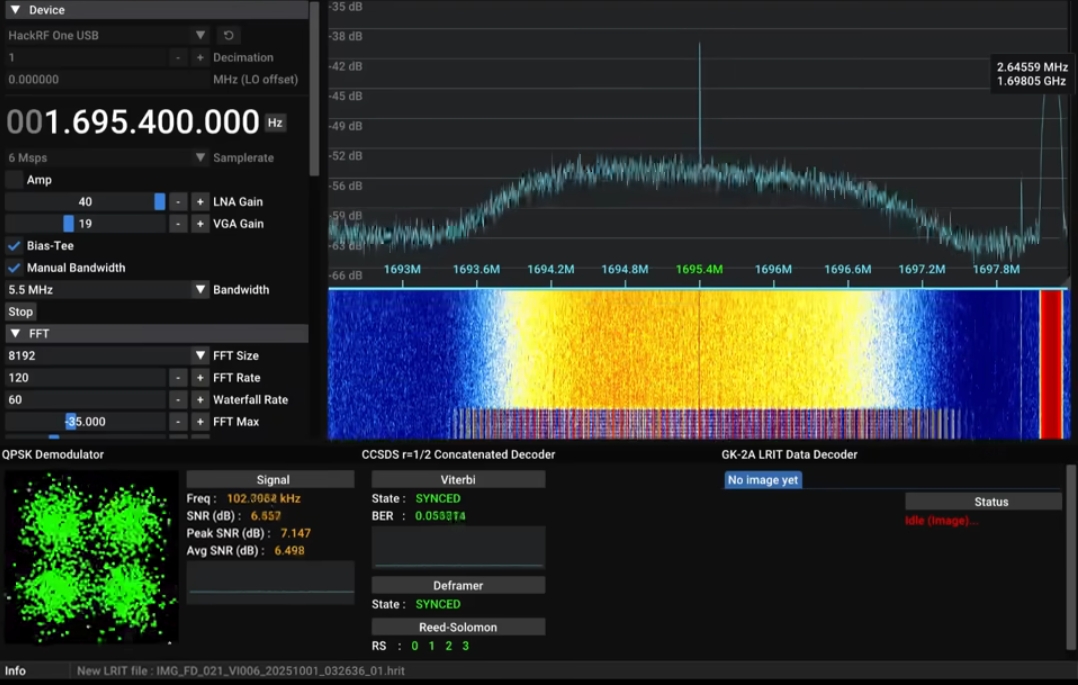

4.GK2A
由于干扰较大或信号不好会出现LRIT CRC校验不通过的问题,需要找清楚原因
LRIT 128Ksps I(加密)
HRIT 3Msps I

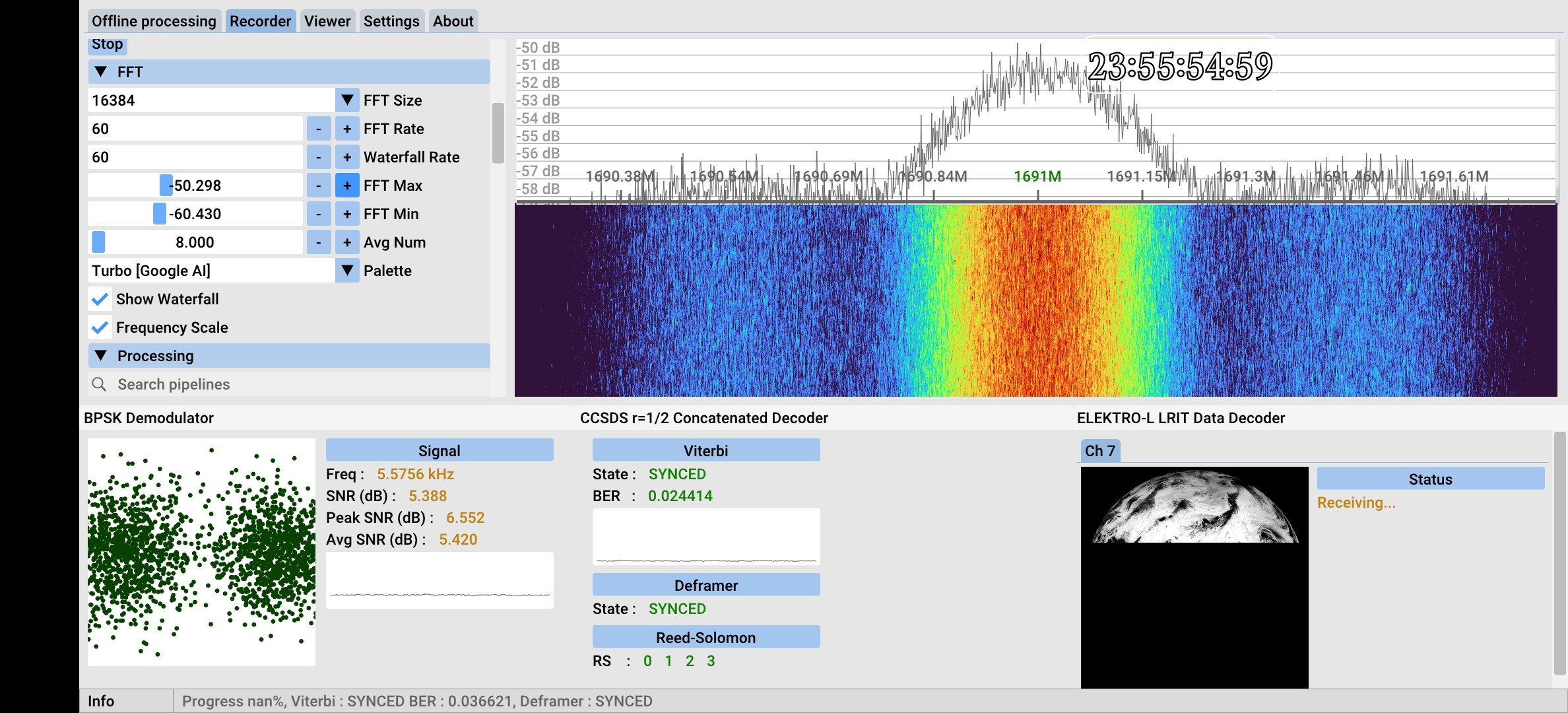

5.ELEKTRO-L
LRIT 294Ksps RHCP
HRIT 1.15Msps RHCP
GGAK 5Ksps I
6.FENGYUN 4B,C(加密)
LRIT 150Ksps I
HRIT 10Msps(未知) I
7.AWS(北极气象卫星) 1.785Msps I
注意,这颗卫星晚上功率会下降
8.Meteosat 9
这颗卫星国内仰角太低可能打不到
待办事项

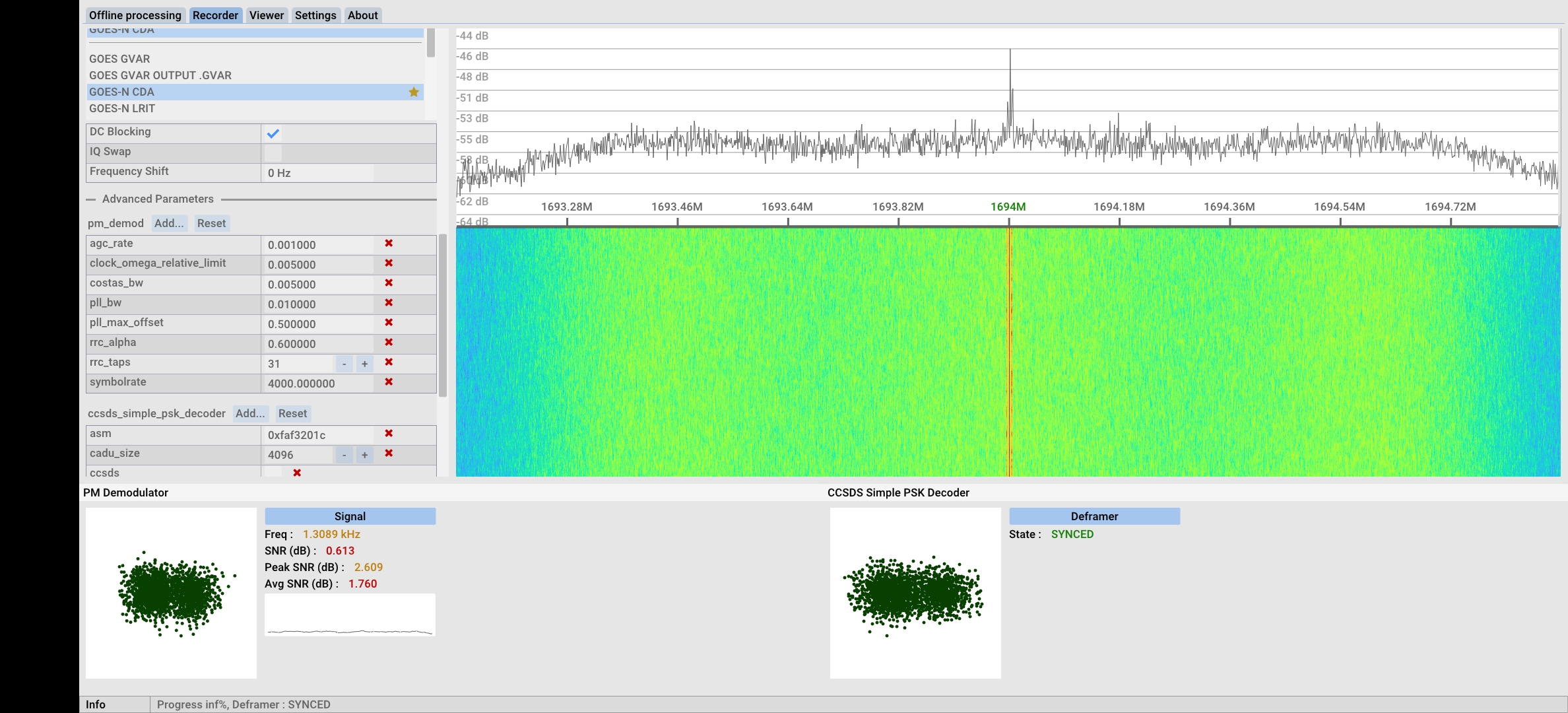

9.GOES 15(EWS-G2) LRIT,HRIT关闭,GOES 13,14仅遥测下行
GVAR 2.11Msps I
CDA(遥测下行) I
Sounder SD 40ksps I
Sensor Data 2.621Msps I

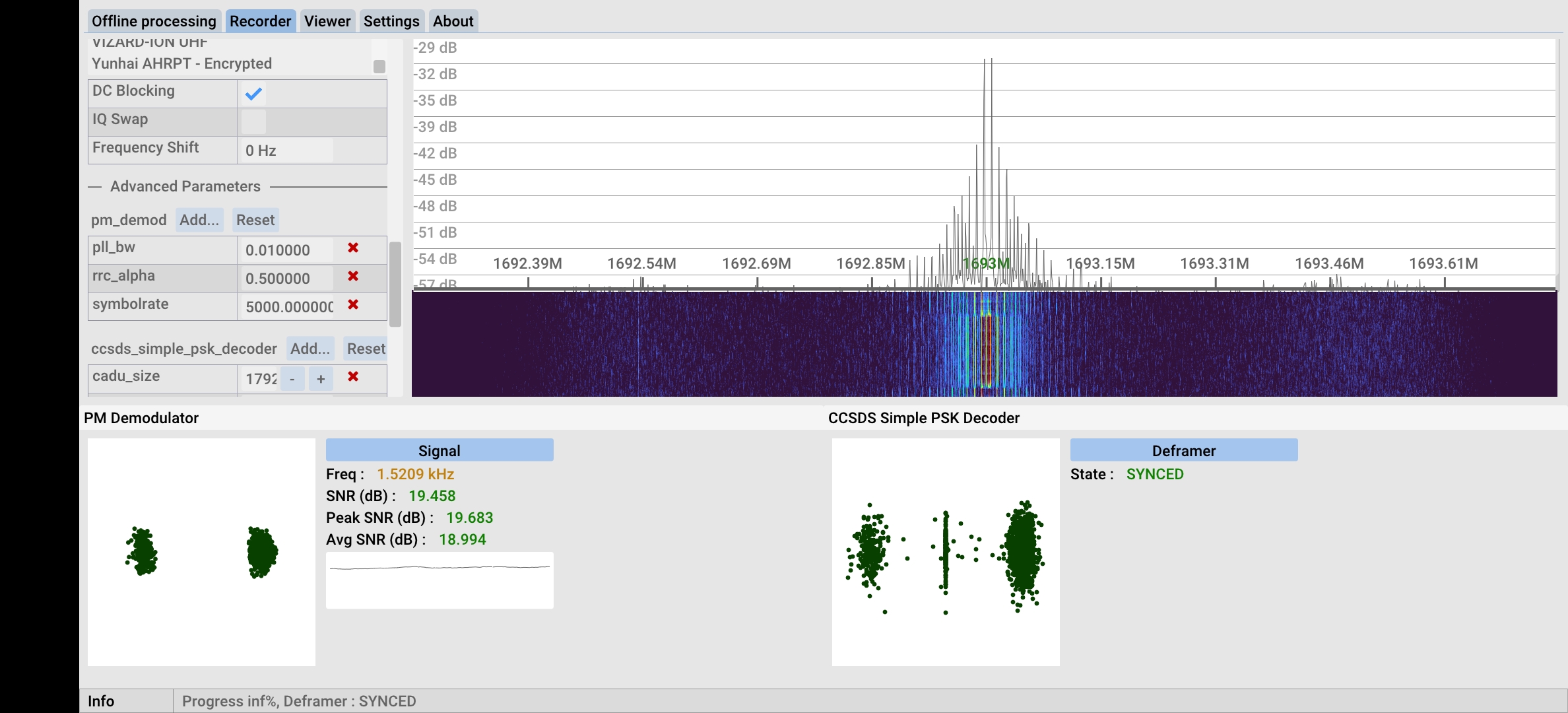

如图大带宽的,中间为Sounder SD

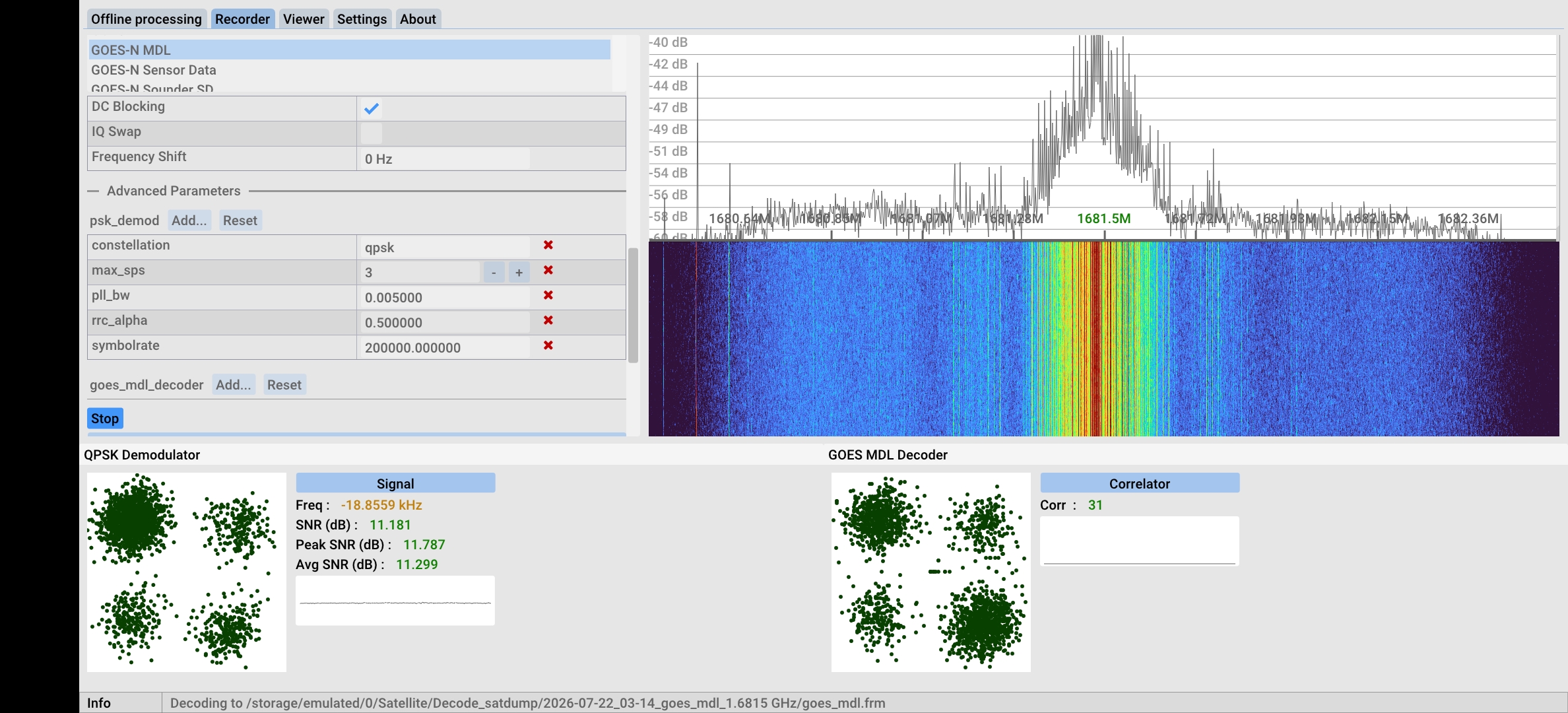

MDL
10.ARKTIKA GGAK 5ksps I
该颗卫星其他下行除了原始,DCP,其他均已关闭
