针对2SC4226（fT=4.5GHzf_T=4.5\text{GHz}fT=4.5GHz NPN）的高频上变频应用，输出功率低通常是因为静态工作点（Bias Point）设置过低或输出阻抗匹配不当。
以下是推荐的偏置电路方案（以VCC=5VV_{CC}=5\text{V}VCC=5V为例）及关键元件参数：
1. 推荐原理图结构 (Active Mixer)
VCC (+5V)
|
[R3: 100R] <-- 退耦电阻
|
+------+-------+-------+
| | | |
[R1] [L1] [C4] [C5: 10uF]
10k | 10nF |
| +-------+-------+---- RF OUT (137MHz)
| | |
| ( C3 ) [L2] <-- 选频回路(谐振于137MHz)
| | |
+------|-------+------- Collector (C)
| |
(C1) [2SC4226]
| |
RF IN ---- Base (B)
(94MHz) |
|
LO IN ---+------- Emitter (E)
(43MHz) |
[RE: 47R]
|
[CE: 1nF] <-- RF旁路
|
GND
3. 核心调试建议
电流控制（ICI_CIC）：
2SC4226在上变频时，建议 ICI_CIC 落在 5mA - 15mA 之间。
测试方法：测量 RER_ERE 两端的电压 VEV_EVE。若 RE=47ΩR_E = 47\OmegaRE=47Ω，目标 VEV_EVE 应在 0.25V0.25\text{V}0.25V 到 0.7V0.7\text{V}0.7V 左右。
如果电压太低（如 <0.1V<0.1\text{V}<0.1V），说明管子没导通，请减小 R1R_1R1。
本振（LO）注入强度：
2SC4226作为有源混频器，LO信号建议从发射极注入，且电平需达到 0dBm 到 +5dBm。
如果LO功率太弱，非线性效应不足，变频增益会极低。
阻抗匹配：
137MHz属于VHF频段，Collector端的LC回路（L2, C3）必须精确谐振在137MHz，否则功率无法有效耦合到输出端。
PCB布局：
引脚必须极短。
CEC_ECE 旁路电容必须紧靠发射极引脚。
2SC4226的第4脚（如果有的话）通常是Emitter，需良好接地或通过偏置网络处理。

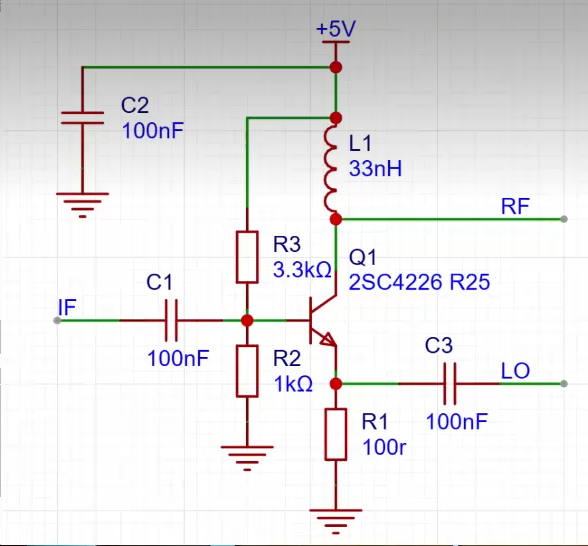

2SC4226 常用封装为 SOT-23（引脚排列：1-Base，2-Emitter，3-Collector）。针对你 94MHz -> 137MHz 的混频需求，以下是各引脚的最佳连接方案：
引脚 1: Base (基极 - 信号输入与偏置)
信号输入：通过一个 100pF 电容接入 94MHz 输入信号。
上偏置电阻：接一个 3.3kΩ 电阻到 VCCV_{CC}VCC。
下偏置电阻：接一个 1kΩ 电阻到 GND。
作用：建立约 1.2V 的静态基极电压，确保管子处于线性放大区。
引脚 2: Emitter (发射极 - 本振注入与反馈)
本振输入：通过一个 100pF 电容接入 43MHz 本振信号（LO）。
直流偏置电阻：接一个 47Ω 或 51Ω 电阻到 GND。
作用：建立约 10mA 的集电极电流 (ICI_CIC)。如果输出功率仍低，可尝试减小至 22Ω。
旁路电容：接一个 1000pF (1nF) 电容到 GND。
注意：此电容必须与偏置电阻并联，且距离引脚极短。
引脚 3: Collector (集电极 - 选频输出与供电)
供电/负载电感：接一个 100nH 高频电感（色码电感或绕制电感）到 VCCV_{CC}VCC。
输出耦合：通过一个 47pF 电容引出到 137MHz 输出端。
(VCC=5V 为准)
