本教程将教你怎么接收以及解码LRIT链路(HRIT带宽太大收不到)
风云四号B星（FY-4B）具有HRIT和LRIT广播服务,于L-BAND下行,以其强劲的信号被广大爱好者作为测试信号。
不过可惜的是,由于加密,无法得到有效数据(仅管LRIT下行仅有私钥)
接下来为详细教程:
一，物理层(接收层)

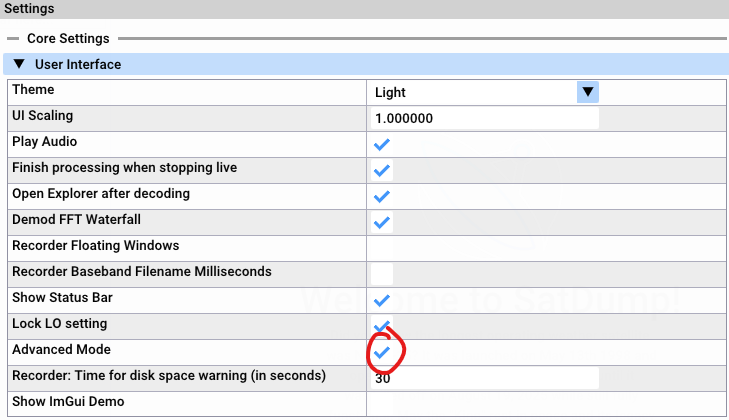

1.首先你需要SATDUMP软件并打开开发者模式(如下图)
别忘记点SAVE了

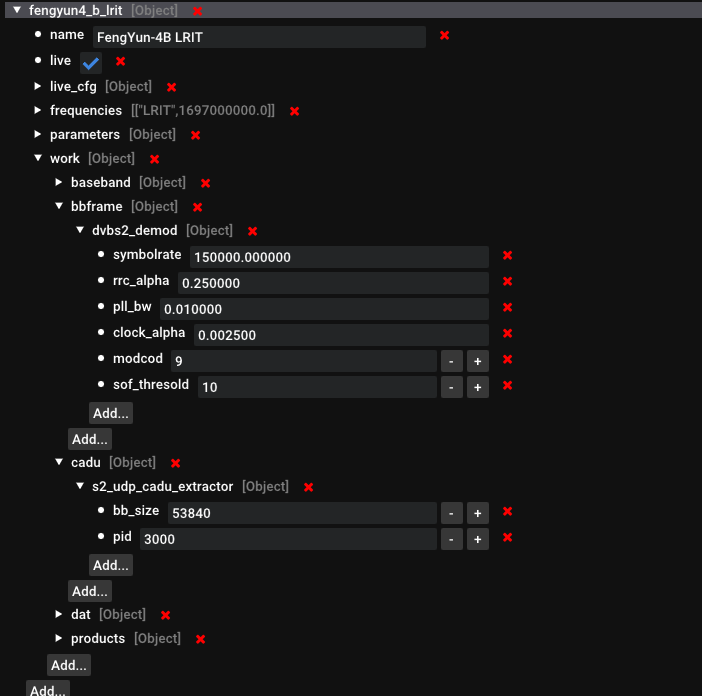

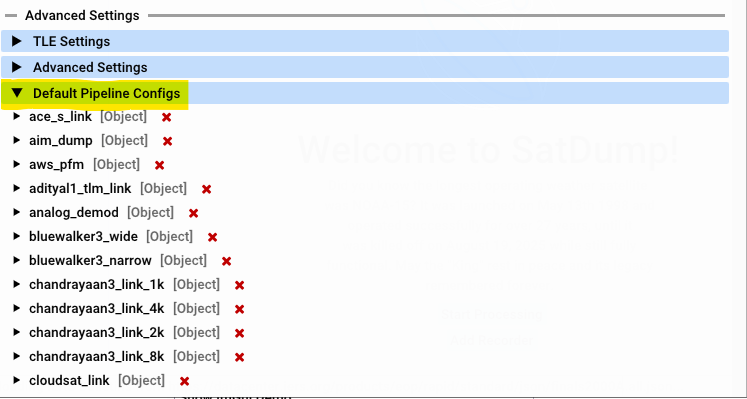

2.在菜单最底下高级选项条目中选择流水线配置(如下图1)并且找到风云四B解码管道并按图2修改(如果是汉化FY4b修改版SatDump此处无需修改)
别忘记点SAVE了!

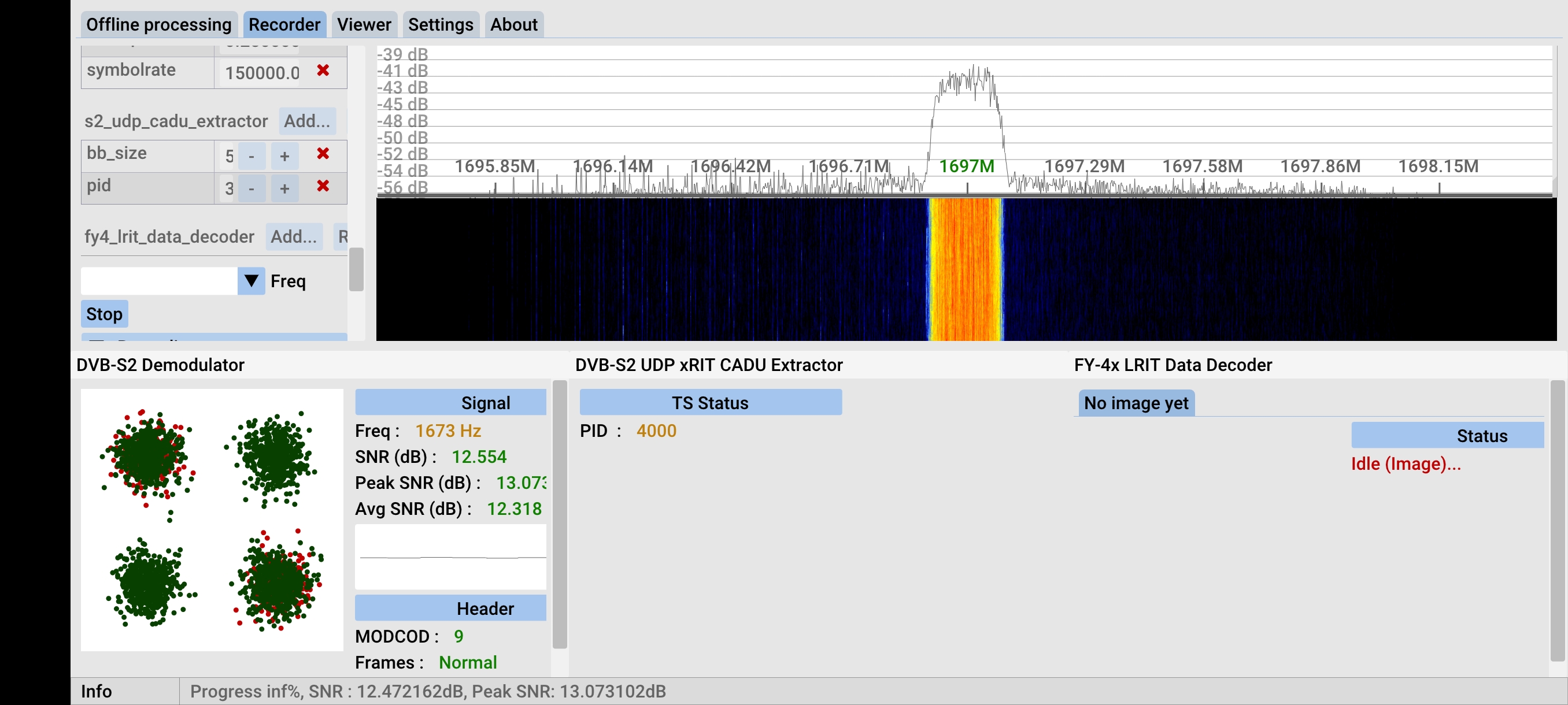

这样解调参数就设置完毕了,你可以开始实战接收了
3.时刻表
FY4B通常在每小时的10-20和40-50的时候传输云图数据,这时候的PID会反复在3000横跳
注意!如果NSMC下班了就不传输云图了(实测北京时间5点40就不发了)

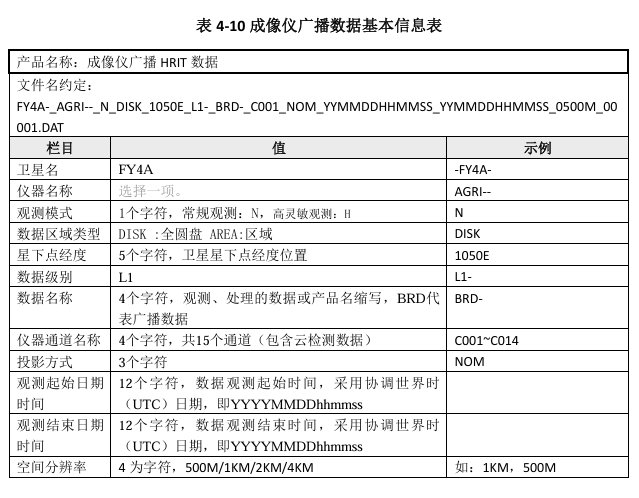

然后你就可以得到两个DAT加密二进制数据文件,文件名含义如下表
二,应用层(解密层)
如果你成功解码出加密DAT文件后将有两种方案对其进行解密:
方法一：
使用风云4B专用解密SATDUMP（不支持AVX2指令集的CPU无法使用）
首先通过这个帖子下载风云4B专用解密SATDUMP

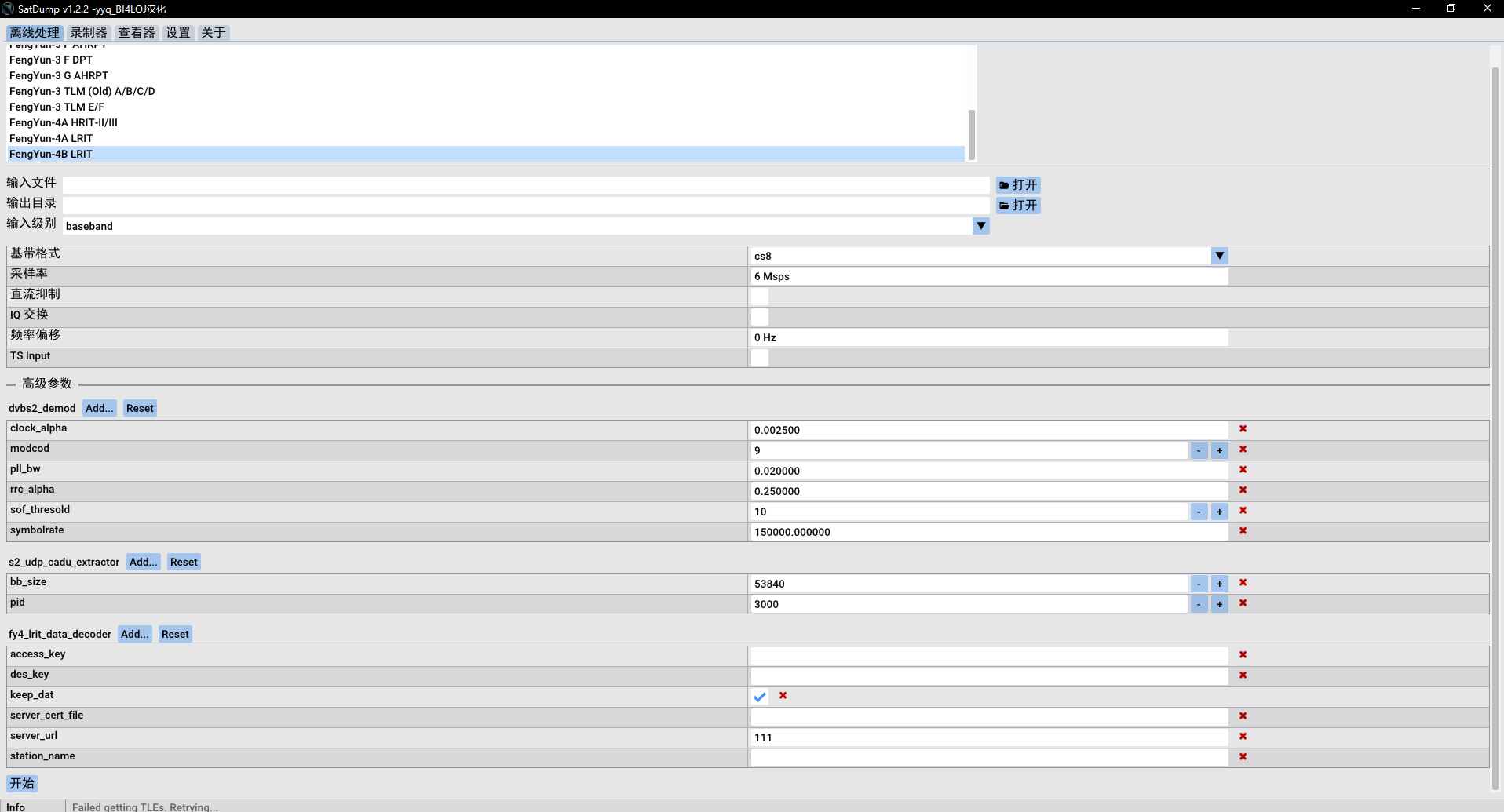

进入程序

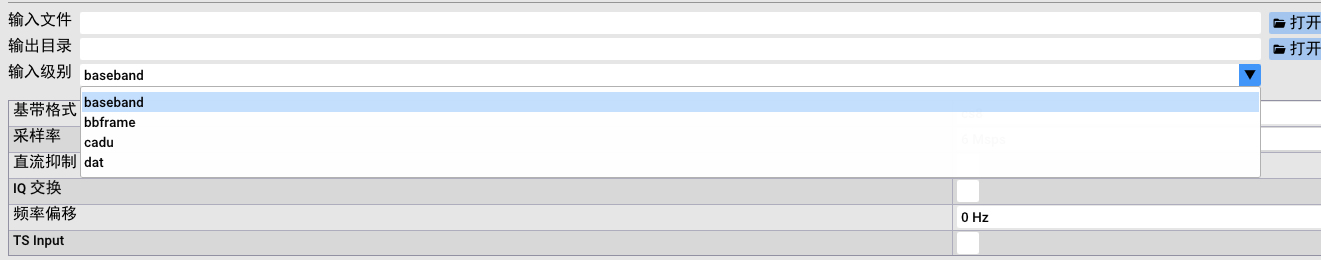

选择解码文件类型

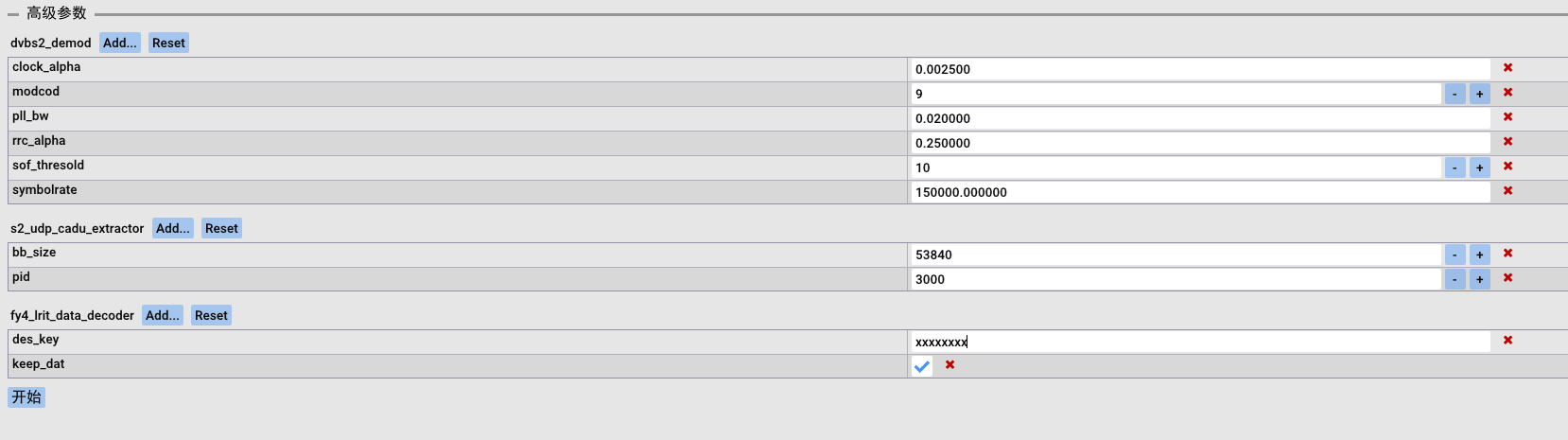

在DES_key框中填写密钥
keep_dat勾选,然后把其他无用的东西叉掉
然后点击开始就可以解码出nc/jpeg数据。至于接收时实时解码就不重复了,方法大致相同。
方法二：

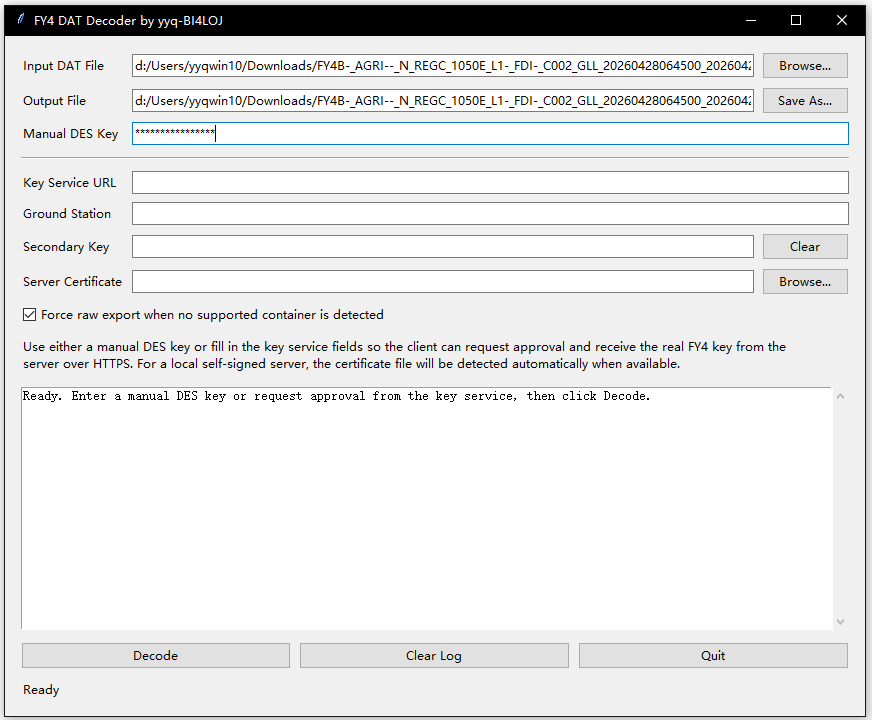

使用专用的解码工具
使用方法与satdump类似,选择文件,DES key填写密钥,其余部分空着
把Force raw export when no supported container is detected勾上
点击Decode解码,会解码出一个无后缀的文件,需要自己重命名为jpeg/nc
三,数据处理

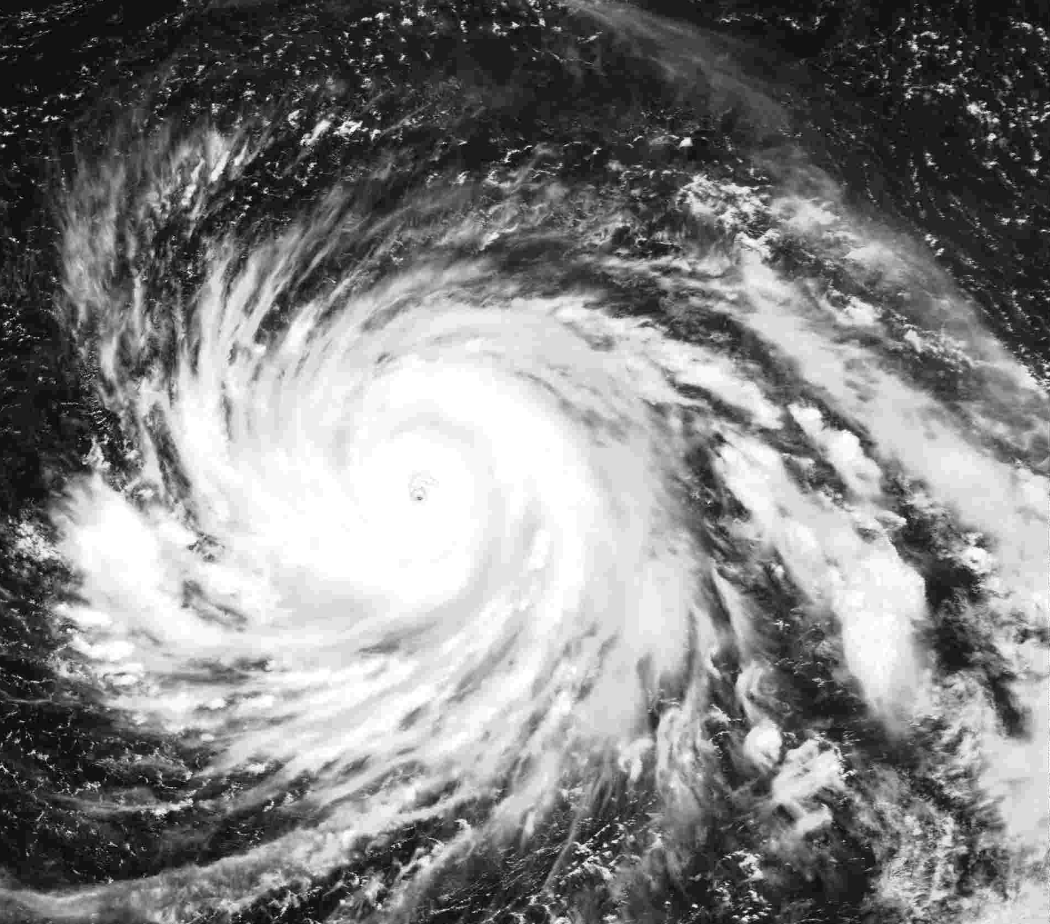

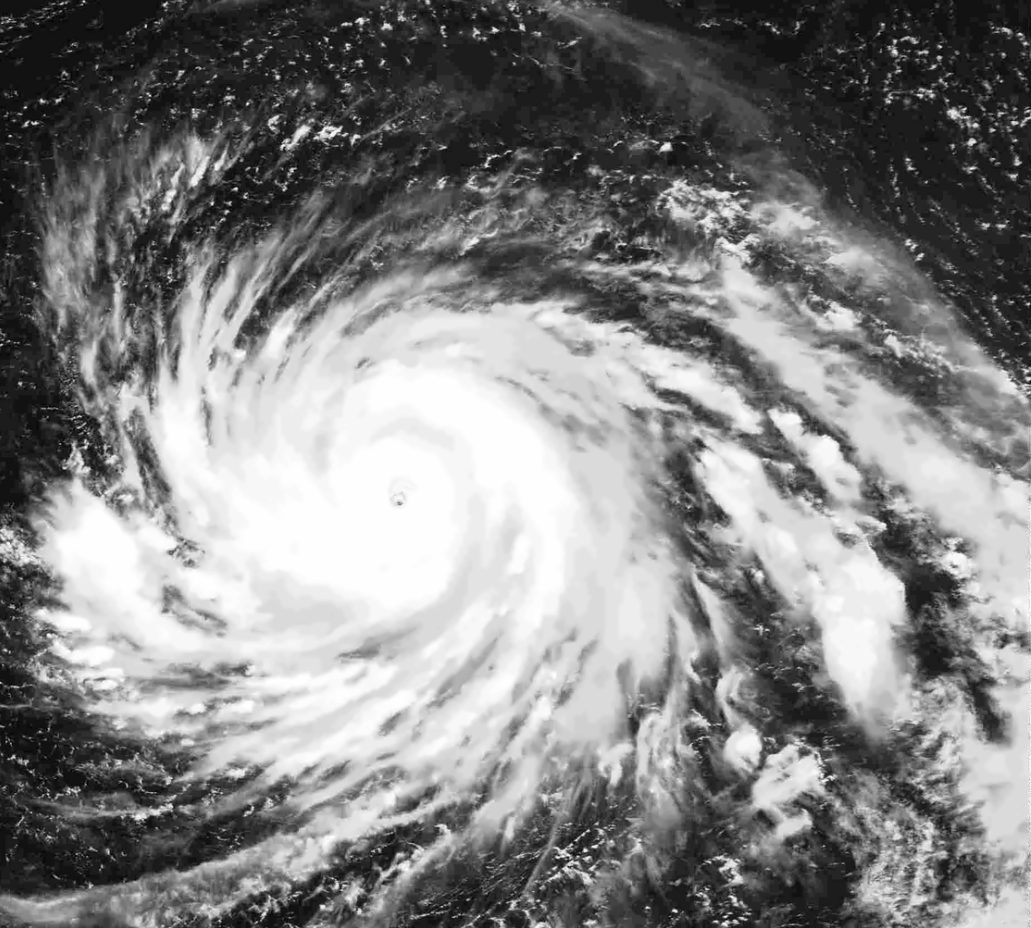

1.图像修复
如果你觉得图像过于压缩，可以使用DCNYFJ开发的图像修复脚本,它可以修复JPEG压缩的色块,让图片更自然，但是分辨率会降低(跟FY2 SVISSR差不多)。下载链接:1.zip (使用前请详细阅读 说明.txt 文件)

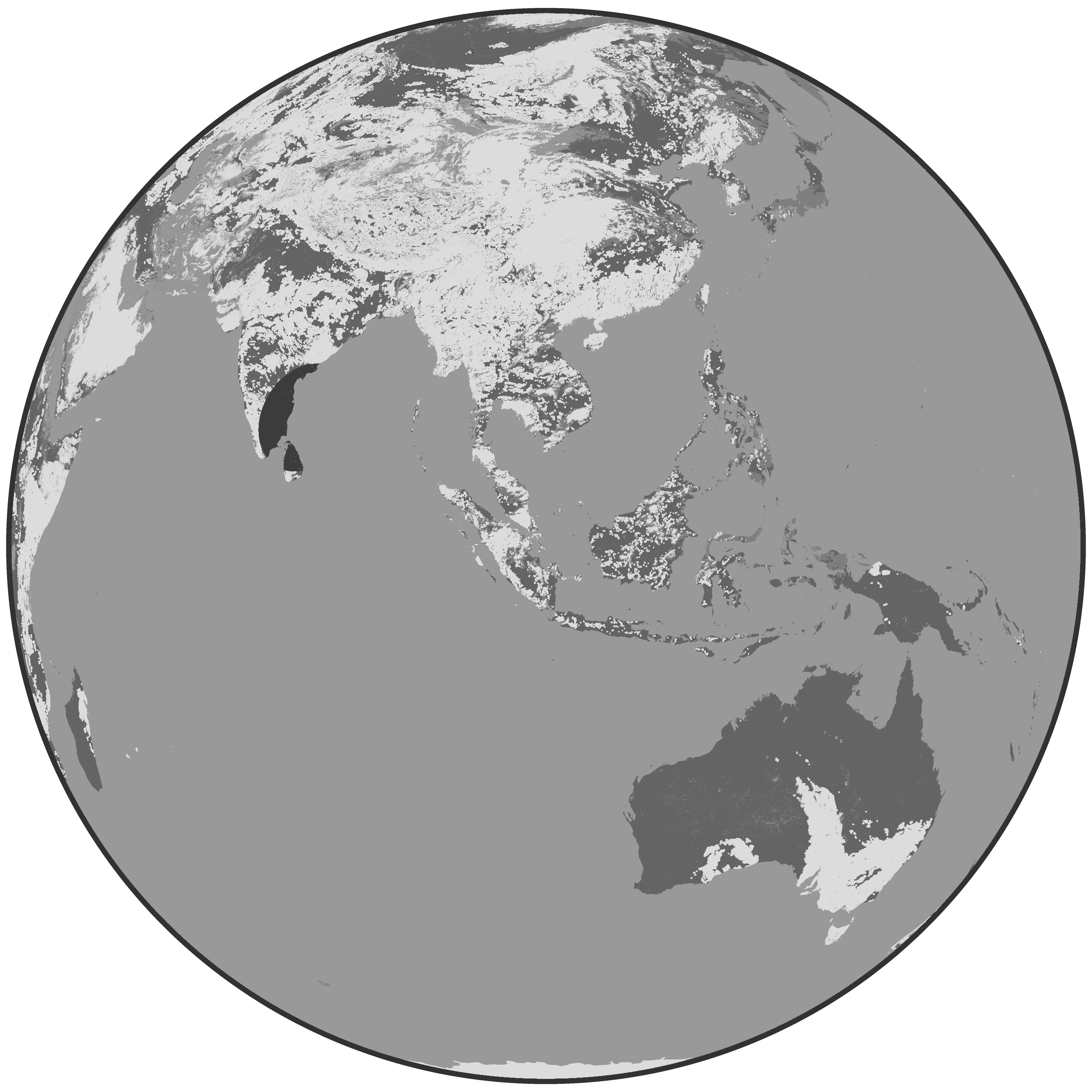

2.HDF文件查看
如果文件无法用JPG格式打开(也有可能是你信号太不好了)大概率可能是HDF数据
你可以使用风云官网的HDF查看器查看 下载链接:https://pan.baidu.com/s/177LbiPY2MsKXF4Sau3M9uQ?pwd=7891 提取码: 7891 (使用前请查看 使用办法.png和说明.txt)
四,实战部分

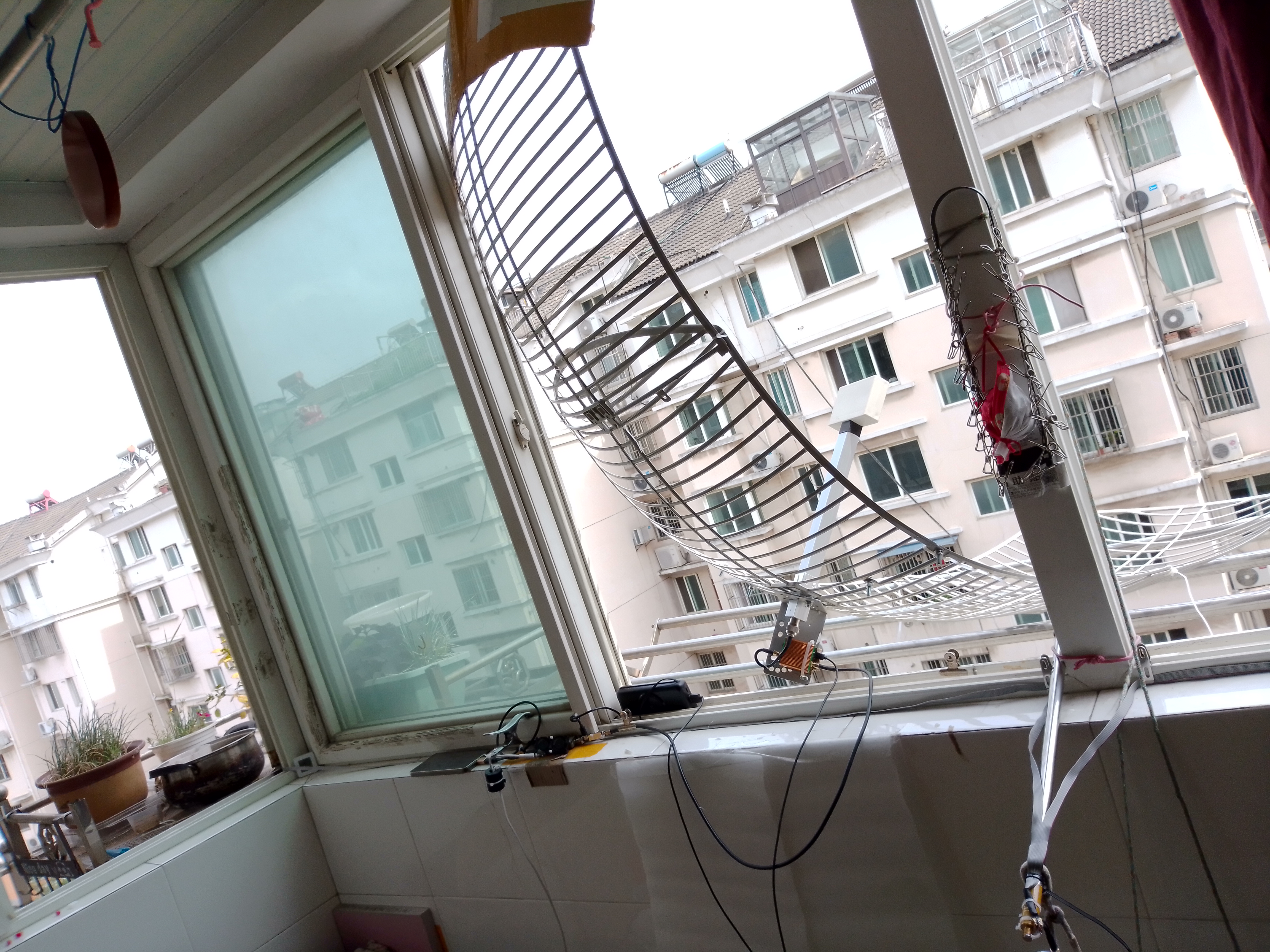

镇江地面站(DCNYFJ):
设备:RTL SDR V3
1690带通滤波器
20DB LNA

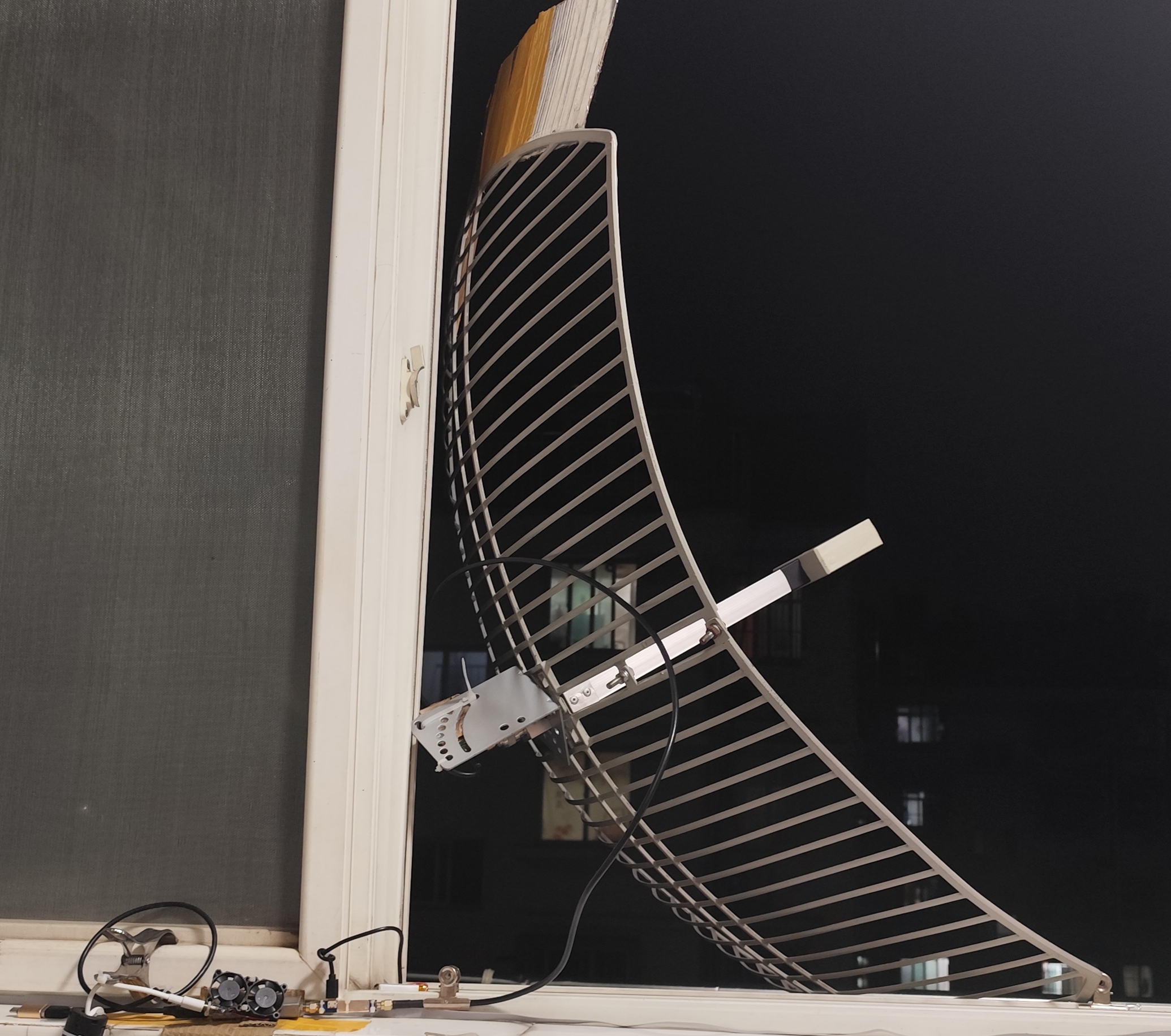

1690栅格天线
50-3馈线
